Vahlbruch Xroads active ABY Switch

Un commutatore per gestire più percorsi di segnale

Il Vahlbruch Xroads active ABY Switch è un pedale commutatore A/B/Y attivo, pensato per inviare il segnale dello strumento verso uscite diverse. Può essere utile quando si alternano due amplificatori, quando si desidera raggiungerli insieme oppure quando occorre passare da uno strumento all'altro senza intervenire sui collegamenti. Il circuito attivo integra un convertitore di impedenza per ingressi e uscite, così da mantenere sotto controllo il segnale lungo il percorso.

La scheda tecnica indica una risposta in frequenza molto lineare e un'elettronica a bassissimo rumore. Il dispositivo è dichiarato adatto a strumenti con captatori magnetici e piezoelettrici, quindi non è limitato a una sola configurazione di chitarra o basso. L'impedenza d'ingresso è di 1,0 MΩ, mentre quella d'uscita è di 100 Ω su tutte le uscite. Sono valori coerenti con un circuito tampone attivo progettato per ridurre i problemi di adattamento tra strumento, pedale e apparecchiatura collegata.

Commutazione e gestione della massa

Vahlbruch adotta la propria tecnologia di commutazione MagTraB e relè a stato solido controllati da microcontrollore. La commutazione è descritta come silenziosa, un aspetto pratico quando si cambia percorso durante un'esecuzione o una registrazione. Il circuito di silenziamento consente inoltre di interrompere il segnale per accordare senza mandare l'audio alle uscite, oppure per cambiare strumento con meno rumore udibile.

Un elemento importante è il circuito d'uscita ad adattamento automatico, progettato per eliminare i loop di massa. Secondo le specifiche, questa gestione rende superfluo un interruttore di terra dedicato. È una soluzione utile in una configurazione con più amplificatori, dove collegamenti e alimentazioni possono causare ronzii. Il comportamento concreto dipende comunque dall'intero impianto: il pedale affronta una causa comune del problema, ma non sostituisce la verifica dei cavi, delle prese e degli altri apparecchi collegati.

Uscita per accordatore e alimentazione

L'uscita per l'accordatore è tamponata, quindi può ricevere il segnale senza essere collegata direttamente in parallelo al percorso principale. Insieme al silenziamento, permette di accordare lo strumento mentre le uscite audio restano mute. Per chi cambia strumento, la stessa funzione aiuta a contenere i rumori di collegamento, senza dover scollegare ogni volta i cavi dall'impianto.

Il circuito lavora internamente a 25 V, valore indicato da Vahlbruch come supporto a un'ampia gamma dinamica. Per alimentare il pedale serve invece un alimentatore esterno da 9 V, non incluso nella confezione. La polarità richiesta è positiva all'esterno e negativa all'interno. L'assorbimento dichiarato è di 30 mA. Prima del collegamento conviene quindi verificare sia la tensione sia la disposizione dei poli, senza presumere che qualsiasi alimentatore per pedali sia compatibile.

Dimensioni, dotazione e costruzione

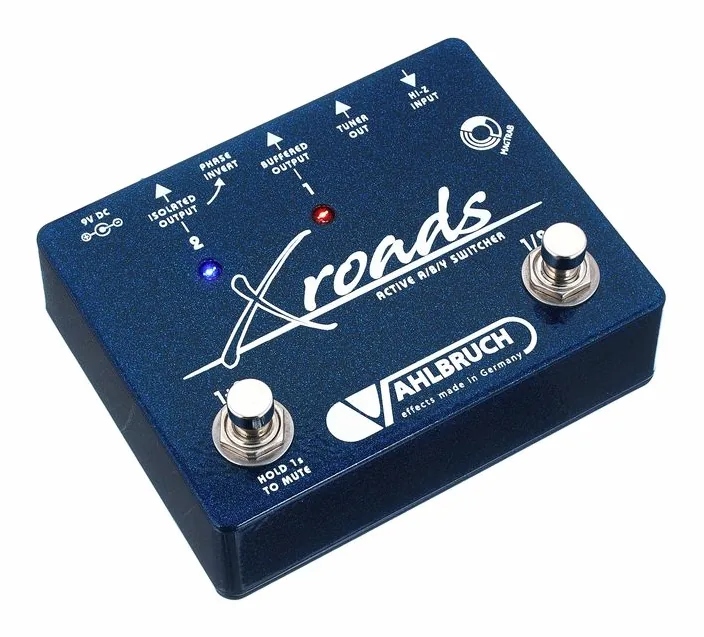

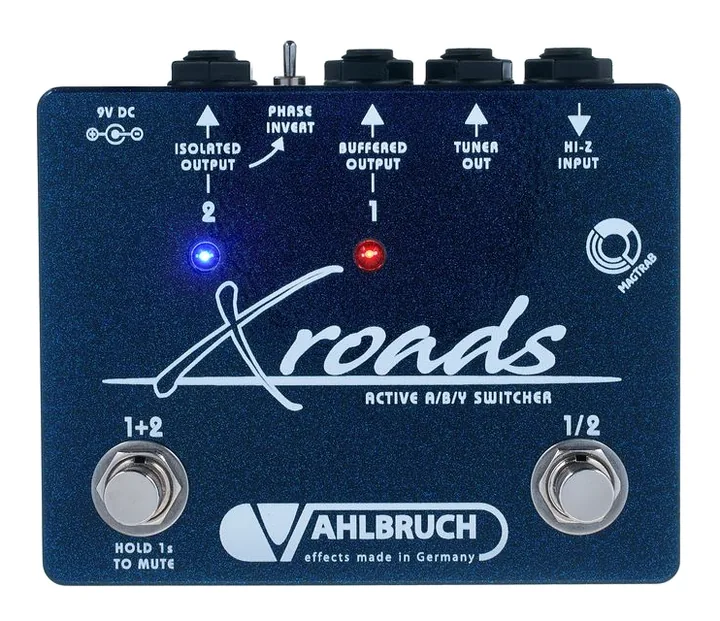

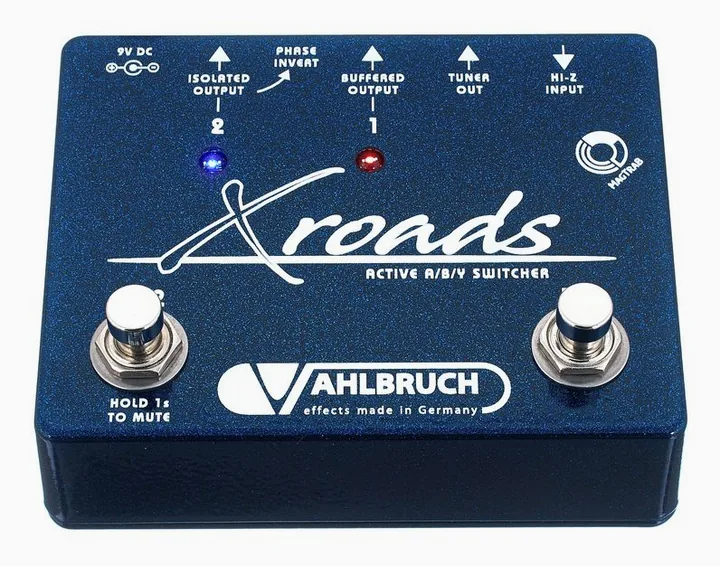

Il corpo misura 120 × 100 × 48 mm e pesa 310 g. Non è un'unità particolarmente piccola, perciò è opportuno considerare lo spazio disponibile sulla pedaliera, soprattutto se si vogliono usare più connessioni attorno al pedale. La confezione comprende un pezzo, mentre l'alimentatore va acquistato separatamente. Sono presenti indicatori luminosi arancione e blu per segnalare lo stato del dispositivo. Non è prevista un'interfaccia MIDI.

Sono informazioni utili per inquadrare un'unità specializzata: gran parte del valore sta nell'insieme di commutazione, circuito tampone e gestione automatica della massa, più che in un'ampia dotazione di funzioni digitali.

Riscontro d'uso e valutazione

Il riscontro disponibile descrive una costruzione curata, molte possibilità d'impiego e un funzionamento che fa bene ciò per cui il pedale è stato progettato. È un giudizio breve, ma coerente con la natura del dispositivo: il Xroads active ABY Switch serve a instradare il segnale in modo affidabile, non a modificarne il carattere con effetti. La commutazione silenziosa e l'uscita accordatore tamponata sono le funzioni più immediate da valutare nell'uso quotidiano.

Prima dell'acquisto, la verifica principale riguarda il proprio schema di collegamento. Se si alternano o si combinano due uscite e si vuole affrontare il rischio di ronzii da massa, le caratteristiche dichiarate sono pertinenti. Anche chi utilizza captatori piezoelettrici può trovare interessante la compatibilità indicata dal produttore. Ingombro, alimentazione con polarità specifica e assenza dell'alimentatore nella confezione sono invece aspetti da tenere presenti. Nel complesso, Vahlbruch propone un commutatore attivo con specifiche mirate e una dotazione funzionale chiara, adatto a chi ha bisogno di gestire più percorsi senza aggiungere effetti al segnale.
