EarthQuaker Devices Passive ABY Box

Una scatola compatta per gestire i segnali

La EarthQuaker Devices Passive ABY Box è un pedale di instradamento pensato per collegare strumenti, amplificatori, effetti e diffusori in configurazioni diverse. Il principio è semplice: consente di passare da un ingresso a due uscite, oppure di inviare due ingressi a una sola uscita. Può anche dividere un segnale su due destinazioni o combinare due segnali in una sola uscita. Per chi cambia spesso amplificatore o deve organizzare una catena articolata, questa flessibilità è il suo punto centrale.

Il nome descrive la funzione, ma la possibilità di usare ingressi e uscite in entrambe le direzioni amplia le combinazioni pratiche. Non occorre quindi considerarla soltanto come un selettore per scegliere tra due amplificatori. A seconda dei collegamenti, può servire a selezionare un segnale, a sdoppiarlo o a riunirne due. La configurazione concreta dipende naturalmente dalle sorgenti e dalle destinazioni collegate.

Due modalità operative

Sono disponibili le modalità A/B e Y, e A&B e Y. La prima permette di scegliere tra A e B, oppure di utilizzare l'uscita Y secondo il cablaggio adottato. La seconda consente di attivare insieme A e B verso Y. Questa distinzione è utile quando si passa da una configurazione mono a una combinazione di due percorsi, senza dover scollegare i cavi ogni volta.

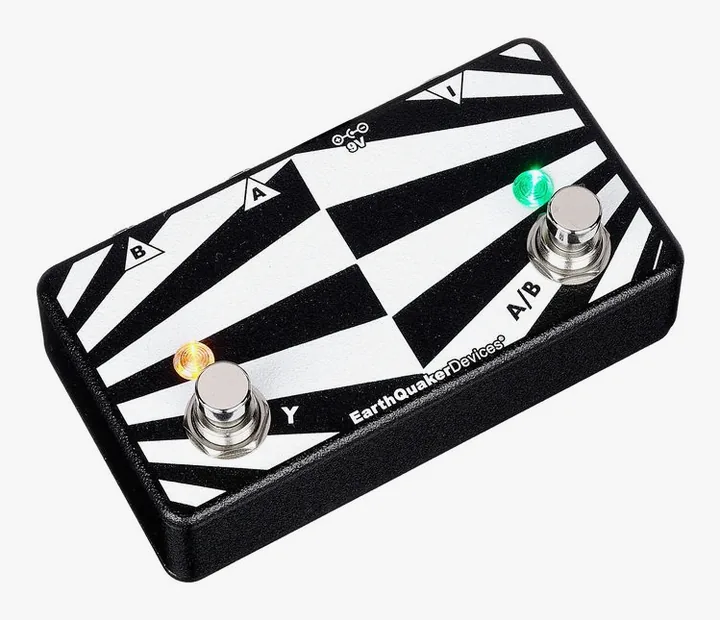

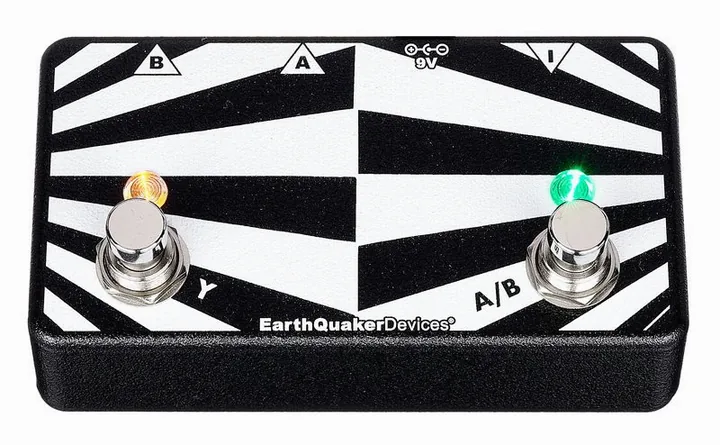

I due interruttori a pedale sono identificati come Y e A/B. Il comando A/B serve a selezionare il percorso, mentre la funzione Y permette di gestire la configurazione con le due destinazioni. Le testimonianze raccolte apprezzano la risposta pronta degli interruttori e la solidità percepita durante l'uso. È un aspetto importante su una pedaliera, dove i comandi vengono azionati ripetutamente e spesso con poco spazio per movimenti precisi.

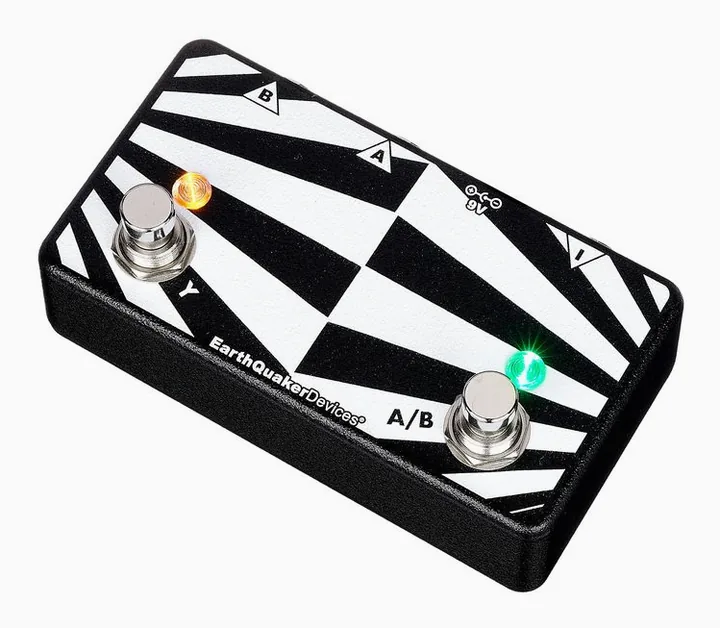

Un riscontro pratico riguarda anche i LED: A è indicato in verde e B in rosso. Quando i due canali sono attivi insieme, i colori aiutano a ricordare quale percorso resterà selezionato tornando alla modalità mono. È un dettaglio concreto, soprattutto sul palco, dove una rapida lettura dello stato del pedale evita di dover ricostruire la configurazione guardando i collegamenti.

Costruzione, collegamenti e alimentazione

Il contenitore è in metallo e misura 113 x 73 x 48 mm, con un peso di 231 g. Le dimensioni contenute lo rendono facile da sistemare su una pedaliera senza occupare troppo spazio. Chi l'ha utilizzata la descrive come robusta e ben costruita, con una finitura estetica curata. L'impressione riportata è quella di un prodotto solido, adatto a essere spostato e azionato con regolarità.

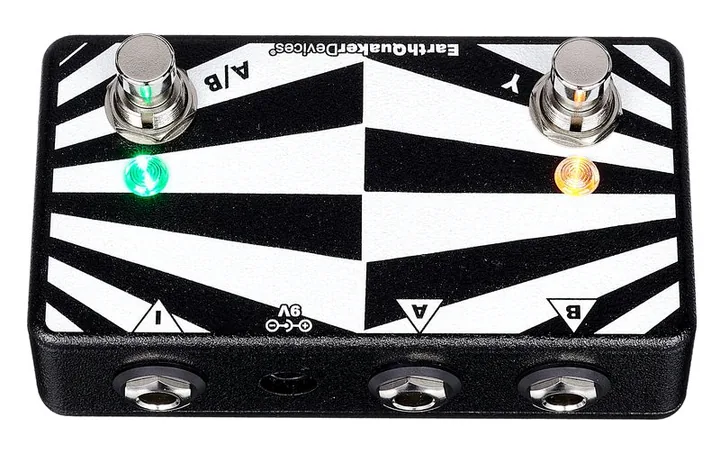

Gli ingressi e le uscite utilizzano connettori mono da 6,3 mm. Il percorso è a bypass diretto, caratteristica indicata per il pedale, e l'apparecchio dispone di LED di funzionamento. È inoltre presente il collegamento per l'alimentazione esterna. La scatola richiede 9 V in corrente continua, con connettore cilindrico da 2,1 x 5,5 mm e polo negativo al centro. L'alimentatore non è incluso e l'assorbimento dichiarato è di 60 mA, dati da verificare prima di collegarla a un alimentatore multiplo già in uso.

Non è prevista un'interfaccia MIDI, una scelta coerente con un dispositivo dedicato al routing manuale. La commutazione avviene direttamente tramite gli interruttori a pedale, senza programmazione o controlli aggiuntivi. In un sistema essenziale questo riduce i passaggi necessari per impostare il segnale; in un impianto controllato da comandi MIDI, invece, la selezione resterà un'operazione separata.

Riscontri d'uso e valutazione

Nei commenti degli utilizzatori ricorre il confronto con selettori A/B precedenti: vengono citati sia i disturbi indesiderati di un'unità tradizionale sia la minore prontezza di commutazione di un modello più costoso. La Passive ABY Box è stata apprezzata per l'assenza di quei problemi nelle esperienze riportate e per gli interruttori reattivi. Sono impressioni individuali, non una garanzia che ogni impianto produca lo stesso risultato: rumore e comportamento dipendono anche da cavi, alimentazione e apparecchi collegati.

La produzione è negli Stati Uniti. Nel complesso, la EarthQuaker Devices Passive ABY Box si rivolge a chi cerca un instradamento manuale versatile, con indicazione visiva dei percorsi e costruzione metallica. Prima dell'acquisto conviene stabilire se servono davvero le funzioni di divisione e combinazione, e controllare che il proprio alimentatore abbia polarità, tensione e connettore corretti.
