Fryette ZMACS 4x4 Amp/Cab Switch

Un centro di commutazione per impianti articolati

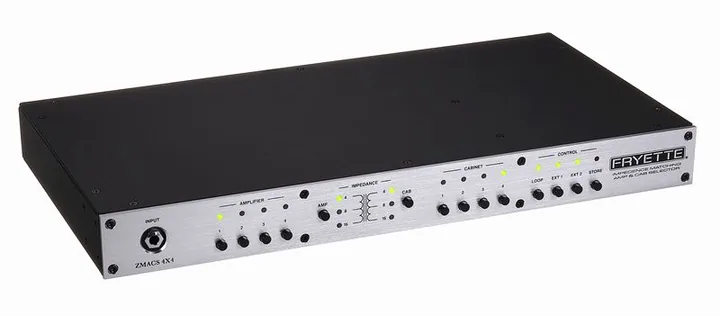

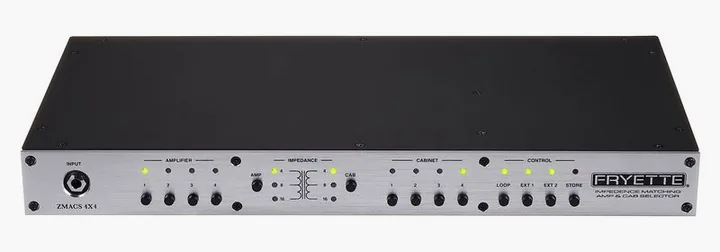

Il Fryette ZMACS 4x4 Amp/Cab Switch è un commutatore per amplificatori e casse pensato per chi usa più testate e diffusori senza voler rifare i collegamenti a mano a ogni cambio di configurazione. In un'unità rack da 19 pollici e un'unità di altezza riunisce la gestione di quattro amplificatori, quattro casse e due attenuatori. La potenza massima dichiarata è di 100 W RMS.

Il percorso del segnale è interamente analogico. L'impedenza degli amplificatori e quella delle casse sono selezionabili e programmabili per valori di 2/4, 8 e 16 ohm. Un carico interno protegge ogni uscita di amplificatore non utilizzata, caratteristica importante quando si seleziona una testata senza assegnarle una cassa. È possibile collegare e selezionare anche due casse contemporaneamente.

La commutazione avviene tramite relè e, secondo le specifiche, è silenziosa, senza interruzioni, clic o scoppiettii. Le prese sono etichettate in modo chiaro, un dettaglio pratico che riduce il rischio di errori quando si cabla un sistema con più componenti. Le dimensioni sono 48,3 x 22,9 x 11,2 cm, il peso è di 5,44 kg.

Collegamenti e funzioni di controllo

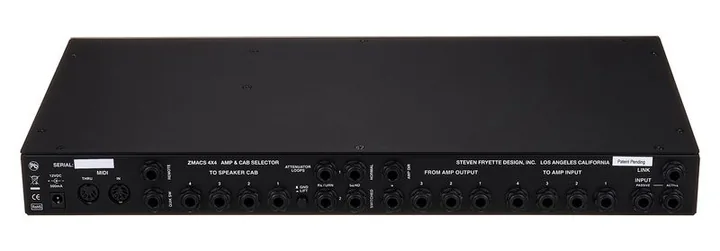

Gli ingressi per strumenti passivi e attivi, bufferizzati, sono disponibili sia sul pannello anteriore sia su quello posteriore. Il percorso dello strumento si integra così nella configurazione senza richiedere un collegamento esterno separato. Sul retro è presente anche un'uscita Link, utile per collegare più unità di commutazione.

Il controllo MIDI permette di programmare le combinazioni e richiamarle a distanza. Quando non serve il MIDI, la modalità di selezione rapida offre un accesso semplice alle impostazioni. Una presa per il controllo remoto consente inoltre di gestire la selezione dei canali e le funzioni di anello effetti della Fryette Power Station PS-100. Gli ingressi degli amplificatori sono isolati tramite trasformatore, una soluzione volta a limitare i disturbi causati dagli anelli di massa.

Il circuito comprende due anelli per attenuatore: uno commutabile e uno sempre attivo. Questa distinzione può essere determinante se si vuole mantenere un attenuatore nel percorso in modo permanente, riservando l'altro a configurazioni selezionabili. L'unità include un indicatore LED e il connettore per l'alimentatore. La produzione è statunitense.

Riscontri nell'uso

Le impressioni d'uso raccolte descrivono un telaio robusto e una buona qualità costruttiva. Il cablaggio viene giudicato semplice, anche grazie alla marcatura delle prese. I pulsanti hanno un azionamento netto e i relè, secondo chi ha provato l'unità, passano da un amplificatore o da una cassa all'altra senza rumori udibili né ronzii durante il funzionamento.

Un utilizzatore ha collegato quattro testate, tre Marshall e una Hiwatt, a tre casse 4x12 e a un attenuatore Tone King Iron Man II. La configurazione gli ha permesso di provare diverse combinazioni tra testate e casse senza modificare manualmente i collegamenti. Anche l'adattamento d'impedenza ha ricevuto un riscontro positivo: è una funzione centrale del prodotto e, nell'esperienza riportata, ha operato correttamente.

Gli anelli per attenuatore sono stati indicati come uno dei motivi d'acquisto. Restano invece alcune incertezze sulla gestione delle impostazioni dopo lo spegnimento. Una testimonianza riferisce che, alla riaccensione, l'unità seleziona sempre l'amplificatore 1 e la cassa 1. L'anello permanente per attenuatore resta attivo, ma quello commutabile può tornare disattivato al cambio di amplificatore. Dopo la prima selezione, le impostazioni sembrano mantenersi durante l'uso, ma non oltre lo spegnimento. Non è stata verificata una procedura per conservarle senza ricorrere al MIDI.

Limiti pratici e valutazione

La programmazione MIDI offre un modo per richiamare configurazioni definite, ma chi desidera usare il commutatore senza MIDI dovrebbe verificare prima come gestire le impostazioni all'accensione. Le prove riferite non hanno approfondito né il controllo MIDI né l'opzione a pedale, quindi non permettono di giudicarne l'uso sul campo. Inoltre, non è presente un interruttore di alimentazione e non si possono fissare piedini alla base: per tenerlo fermo su una superficie è stato usato del nastro biadesivo.

È una spesa consistente, ma il dispositivo riunisce commutazione di quattro amplificatori e quattro casse, gestione di due attenuatori e adattamento d'impedenza programmabile. Per un impianto con più testate e diffusori, il Fryette ZMACS 4x4 offre un cablaggio ordinato e cambi silenziosi. Prima dell'acquisto conviene considerare con attenzione la gestione dei preset dopo lo spegnimento e l'assenza di un comando di alimentazione.
